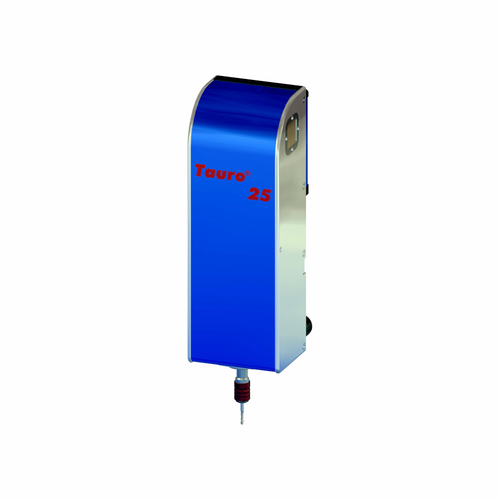

Tauro 25E M1 - M6 Unité de filetage
L'unité de taraudage Tauro 25E a été conçue pour une production en série efficace jusqu'à M6. Ses possibilités de connexion flexibles et son système de surveillance de processus fiable garantissent des processus sûrs et continus dans des environnements de production automatisés.
Données techniques
| Capacité de taraudage Taraudage (AlMg4,5Mn / 3.3547) |
M1 – M6; trou de base 2,0 x D |
| Capacité de taraudage Taraudage (X6CrNiMoTi17-12-2 / 1.4571) |
M1 – M5; trou de base 1,5 x D |
| Plage de couple en continu | 0,10 – 2,50 Nm |
| Plage de vitesse en continu | 50 – 3000 tr/min |
| Avance de la broche | pneumatique avec surveillance |
| Porte-outils | Fixation rapide taille 0 |
| Dimensions / poids de l'unité d'entraînement | 164 x 165 x 490 mm LxPxH / 9,8 kg |
| Dimensions / poids de l'unité de contrôle | 400 x 300 x 120 mm LxPxH / 8,2 kg |
| Dimensions / poids de l'unité de commande | 166 x 43 x 124 mm LxPxH / 1 kg |
| Raccordement au réseau / Puissance absorbée | 230 V~ / 615 W |
| Consommation électrique en mode veille | < 40 W |
| Longueur de câble entre les modules | 2 m (ligne spéciale jusqu'à 12 m) |
| Situation d'utilisation | vertical (accessoire : horizontal) |
| Course de la tige / profondeur du filetage | 90 / 80 mm |
| Précision de la profondeur | 0,1 mm |
| Entrées numériques | 3 pièces 24 V |
| Sorties numériques | 10 pièces 24 V / 3,6 W résistant aux courts-circuits |
| Connecteurs pour les entrées et les sorties | inclus dans la livraison |
| Interface Ethernet | inclus dans la livraison |
Téléchargements
CAD Daten
