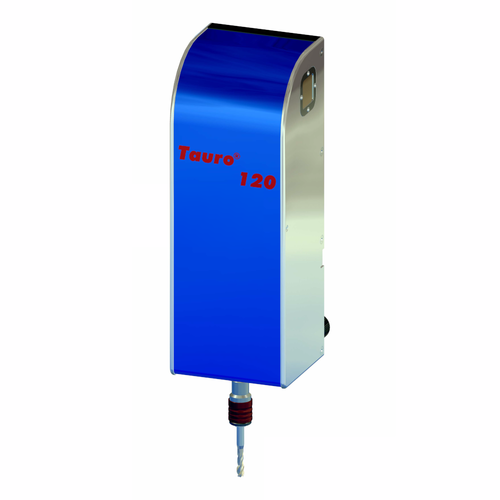

Tauro 120E M2 - M12 Unité de filetage
La Tauro 120E est l'unité de taraudage la plus performante sans engrenage et combine un entraînement direct dynamique avec une mécanique extrêmement résistante à la torsion. L'entraînement direct assure une vitesse de réaction maximale, un contrôle précis du processus et une excellente protection de l'outil, tout en permettant des vitesses de rotation plus élevées que les unités assistées par engrenage. Idéal pour une intégration efficace dans les productions automatisées en série jusqu'à M12.
Découvrir d'autres modèles
Données techniques
| Capacité de taraudage Taraudage (AlMg4,5Mn / 3.3547) |
M2 – M12; trou de base 2,0 x D |
| Capacité de taraudage Taraudage (X6CrNiMoTi17-12-2 / 1.4571) |
M2 – M10; trou de base 1,5 x D |
| Plage de couple en continu | 0,30 – 12,00 Nm |
| Plage de vitesse en continu | 50 - 2400 tr/min |
| Avance de la broche | pneumatique avec surveillance |
| Porte-outils | Fixation rapide taille 1 |
| Dimensions / poids de l'unité d'entraînement | 164 x 195 x 517 mm LxPxH / 14,7 kg |
| Dimensions / poids de l'unité de contrôle | 400 x 480 x 218 mm LxPxH / 14,5 kg |
| Dimensions / poids de l'unité de commande | 166 x 43 x 124 mm LxPxH / 1 kg |
| Raccordement au réseau / Puissance absorbée | 230 V~ / 1,1 kW |
| Consommation électrique en mode veille | < 40 W |
| Longueur de câble entre les modules | 3 m (ligne spéciale jusqu'à 12 m) |
| Situation d'utilisation | vertical (accessoire : horizontal) |
| Course de la tige / profondeur du filetage | 90 / 80 mm |
| Précision de la profondeur | 0,1 mm |
| Entrées numériques | 3 pièces 24 V |
| Sorties numériques | 10 pièces 24 V / 3,6 W résistant aux courts-circuits |
| Connecteurs pour les entrées et les sorties | inclus dans la livraison |
| Interface Ethernet | inclus dans la livraison |
