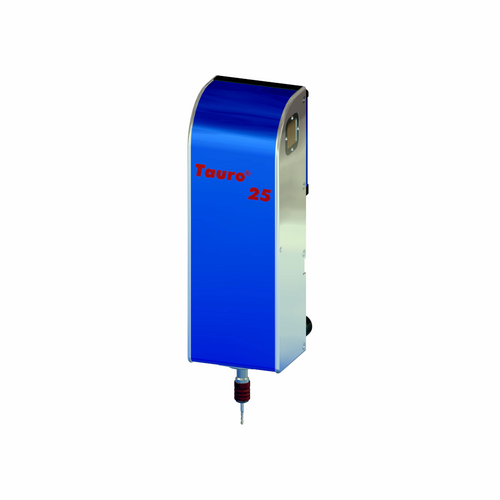

Tauro 25E M1 - M6 Gewindeschneideinheit
Die Tauro 25E Gewindeschneideinheit wurde für effiziente Serienfertigung bis M6 konzipiert. Ihre flexible Anbindungsmöglichkeit und das zuverlässige Prozessüberwachungssystem sorgen für sichere und kontinuierliche Abläufe in automatisierten Produktionsumgebungen.
Technische Daten
| Gewindekapazität Gewindeschneiden (AlMg4,5Mn / 3.3547) |
M1 – M6; Grundloch 2,0 x D |
| Gewindekapazität Gewindeschneiden (X6CrNiMoTi17-12-2 / 1.4571) |
M1 – M5; Grundloch 1,5 x D |
| Drehmomentbereich stufenlos | 0,10 – 2,50 Nm |
| Drehzahlbereich stufenlos | 50 – 3000 U/min |
| Vorschub Spindelzustellung | pneumatisch mit Überwachung |
| Spindel / Werkzeugaufnahme | Schnellwechselaufnahme Größe 0 |
| Maße / Gewicht Antriebseinheit | 164 x 165 x 490 mm BxTxH / 9,8 kg |
| Maße / Gewicht Steuereinheit | 400 x 300 x 120 mm BxTxH / 8,2 kg |
| Maße / Gewicht Bedieneinheit | 166 x 43 x 124 mm BxTxH / 1 kg |
| Netzanschluss / Leistungsaufnahme | 230 V~ / 615 W |
| Leistungsaufnahme Ruhezustand | < 40 W |
| Leitungslänge zwischen den Modulen | 2 m (Sonderleitung bis 12 m) |
| Gebrauchslage | vertikal (Zubehör: horizontal) |
| Spindelhub / Gewindetiefe | 90 / 80 mm |
| Tiefengenauigkeit | 0,1 mm |
| Digitale Eingänge | 3 Stück 24 V |
| Digitale Ausgänge | 10 Stück 24 V / 3,6 W kurzschlussfest |
| Stecker für Ein- und Ausgänge | im Lieferumfang enthalten |
| Ethernet - Schnittstelle | im Lieferumfang enthalten |
