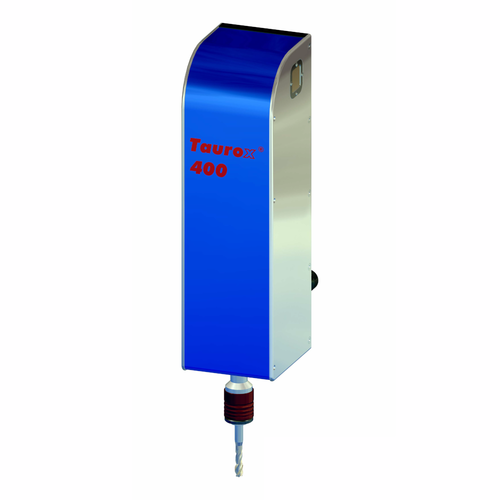

Taurox 400E M5 - M18 Unité de filetage
L'unité de taraudage Taurox 400E offre un usinage performant pour les grands filetages jusqu'à M18 dans les processus automatisés. Elle est conçue pour des temps de cycle élevés et une fiabilité maximale en fonctionnement continu.
Découvrir d'autres modèles
Données techniques
| Capacité de taraudage Taraudage (AlMg4,5Mn / 3.3547) |
M5 – M18; trou de base 2,0 x D |
| Capacité de taraudage Taraudage (X6CrNiMoTi17-12-2 / 1.4571) |
M5 – M16; trou de base 1,5 x D |
| Plage de couple en continu | 2,00 – 40,00 Nm |
| Plage de vitesse en continu | 50 - 600 tr/min max. 500 tr/min à partir de 25 Nm |
| Avance de la broche | pneumatique avec surveillance |
| Porte-outils | Fixation rapide taille 2 |
| Dimensions / poids de l'unité d'entraînement | 164 x 230 x 662 mm LxPxH / 23,2 kg |
| Dimensions / poids de l'unité de contrôle | 400 x 480 x 218 mm LxPxH / 14,5 kg |
| Dimensions / poids de l'unité de commande | 166 x 43 x 124 mm LxPxH / 1 kg |
| Raccordement au réseau / Puissance absorbée | 230 V~ / 1,1 kW |
| Consommation électrique en mode veille | < 40 W |
| Longueur de câble entre les modules | 3 m(ligne spéciale jusqu'à 12 m) |
| Situation d'utilisation | vertical (accessoire : horizontal) |
| Course de la tige / profondeur du filetage | 90 / 80 mm |
| Précision de la profondeur | 0,1 mm |
| Entrées numériques | 3 pièces 24 V |
| Sorties numériques | 10 pièces 24 V / 3,6 W résistant aux courts-circuits |
| Connecteurs pour les entrées et les sorties | inclus dans la livraison |
| Interface Ethernet | inclus dans la livraison |
