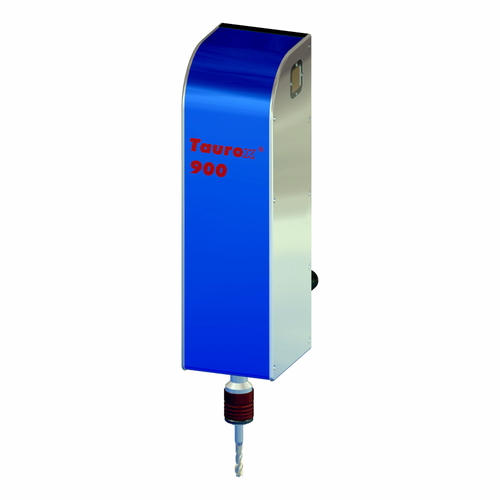

Taurox 900E M6 - M22 Unité de filetage
L'unité de taraudage Taurox 900E a été conçue pour le domaine des charges lourdes et convient à la fabrication en série de grands filetages jusqu'à M22. Sa construction robuste et son entraînement puissant garantissent des processus stables et efficaces dans l'automatisation.
Découvrir d'autres modèles
Données techniques
| Capacité de taraudage Taraudage (AlMg4,5Mn / 3.3547) |
M6 – M22; trou de base 2,0 x D |
| Capacité de taraudage Taraudage (X6CrNiMoTi17-12-2 / 1.4571) |
M6 – M18 (M20); trou de base 1,5 x D |
| Plage de couple en continu | 8,00 – 90,00 Nm |
| Plage de vitesse en continu | 25 - 250 tr/min max. 200 tr/min à partir de 60 Nm |
| Avance de la broche | pneumatique avec surveillance |
| Porte-outils | Fixation rapide taille 2 |
| Dimensions / poids de l'unité d'entraînement | 164 x 230 x 662 mm LxPxH / 23,6 kg |
| Dimensions / poids de l'unité de contrôle | 400 x 480 x 218 mm LxPxH / 14,5 kg |
| Dimensions / poids de l'unité de commande | 166 x 43 x 124 mm LxPxH / 1 kg |
| Raccordement au réseau / Puissance absorbée | 230 V~ / 1,1 kW |
| Consommation électrique en mode veille | < 40 W |
| Longueur de câble entre les modules | 3 spéciale jusqu'à 12 m) |
| Situation d'utilisation | vertical (accessoire : horizontal) |
| Course de la tige / profondeur du filetage | 90 / 80 mm |
| Précision de la profondeur | 0,1 mm |
| Entrées numériques | 3 pièces 24 V |
| Sorties numériques | 10 pièces 24 V / 3,6 W résistant aux courts-circuits |
| Connecteurs pour les entrées et les sorties | inclus dans la livraison |
| Interface Ethernet | inclus dans la livraison |
