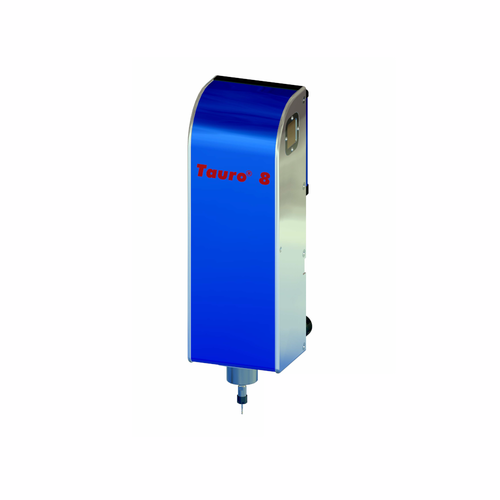

Tauro 8E M0,5 - M4 Unité de filetage
L'unité de taraudage Tauro 8E a été spécialement conçue pour l'usinage sûr de petits filetages. Son entraînement particulièrement compact avec un moment d'inertie de masse extrêmement faible assure une protection exceptionnelle de l'outil et permet une fabrication en série sûre du processus, même en dessous de M1.
Découvrir d'autres modèles
Données techniques
| Capacité de taraudage Taraudage (AlMg4,5Mn / 3.3547) |
M0,5 – M4; trou de base 2,0 x D |
| Capacité de taraudage Taraudage (X6CrNiMoTi17-12-2 / 1.4571) |
M0,5 – M3; trou de base 1,5 x D |
| Plage de couple en continu | 0,030 – 0,800 Nm |
| Plage de vitesse en continu | 50 – 3000 tr/min |
| Avance de la broche | pneumatique avec surveillance |
| Porte-outils | Logement de pince de serrage ER11 |
| Dimensions / poids de l'unité d'entraînement | 164 x 165 x 497 mm LxPxH / 9,2 kg |
| Dimensions / poids de l'unité de contrôle | 400 x 300 x 120 mm LxPxH / 8,2 kg |
| Dimensions / poids de l'unité de commande | 166 x 43 x 124 mm LxPxH / 1 kg |
| Raccordement au réseau / Puissance absorbée | 230 V~ / 615 W |
| Consommation électrique en mode veille | < 40 W |
| Longueur de câble entre les modules | 2 m (ligne spéciale jusqu'à 12 m) |
| Situation d'utilisation | vertical (accessoire : horizontal) |
| Course de la tige / profondeur du filetage | 65 / 55 mm |
| Précision de la profondeur | 0,1 mm |
| Entrées numériques | 3 pièces 24 V |
| Sorties numériques | 10 pièces 24 V / 3,6 W résistant aux courts-circuits |
| Connecteurs pour les entrées et les sorties | inclus dans la livraison |
| Interface Ethernet | inclus dans la livraison |
