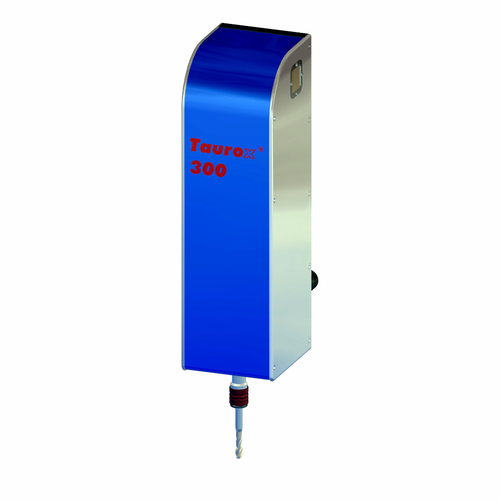

Taurox 300E M4 - M18 Unité de filetage
L'unité de taraudage Taurox 300E convainc par sa polyvalence dans les lignes de production automatisées. Elle est parfaitement adaptée aux productions en série jusqu'à M18 et assure une qualité constante grâce à un contrôle continu du processus.
Découvrir d'autres modèles
Données techniques
| Capacité de taraudage Taraudage (AlMg4,5Mn / 3.3547) |
M4 – M18; trou de base 2,0 x D |
| Capacité de taraudage Taraudage (X6CrNiMoTi17-12-2 / 1.4571) |
M4 – M16; trou de base 1,5 x D |
| Plage de couple en continu | 1,40 – 30,00 Nm |
| Plage de vitesse en continu | 50 - 800 tr/min max. 650 tr/min à partir de 18 Nm |
| Avance de la broche | pneumatique avec surveillance |
| Porte-outils | Fixation rapide taille 1 |
| Dimensions / poids de l'unité d'entraînement | 164 x 230 x 643 mm LxPxH / 22,6 kg |
| Dimensions / poids de l'unité de contrôle | 400 x 480 x 218 mm LxPxH / 14,5 kg |
| Dimensions / poids de l'unité de commande | 166 x 43 x 124 mm LxPxH / 1 kg |
| Raccordement au réseau / Puissance absorbée | 230 V~ / 1,1 kW |
| Consommation électrique en mode veille | < 40 W |
| Longueur de câble entre les modules | 3 m (ligne spéciale jusqu'à 12 m) |
| Situation d'utilisation | vertical (accessoire : horizontal) |
| Course de la tige / profondeur du filetage | 90 / 80 mm |
| Précision de la profondeur | 0,1 mm |
| Entrées numériques | 3 pièces 24 V |
| Sorties numériques | 10 pièces 24 V / 3,6 W résistant aux courts-circuits |
| Connecteurs pour les entrées et les sorties | inclus dans la livraison |
| Interface Ethernet | inclus dans la livraison |
