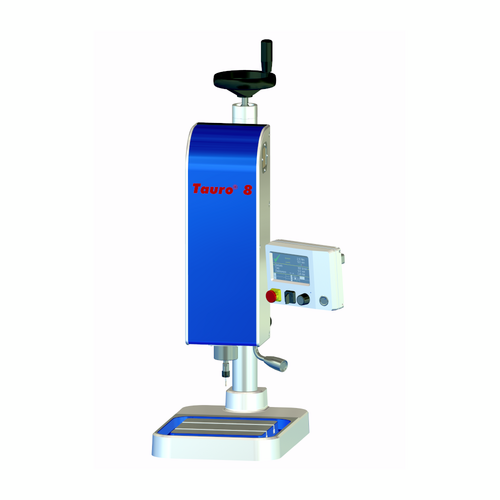

Tauro 8 M0,5 - M4
Die Tauro 8 ist speziell für den Bereich der kleinen Gewinde konzipiert. Das Qualitätsüberwachungssystem sorgt für eine prozesssichere Bearbeitung. Werkzeugbruch gehört selbst bei Grundberührung mit hohen Drehzahlen und kleinen Gewinden der Vergangenheit an. Der überwachte Servoantrieb sorgt für eine hohe Dynamik bei sehr gleichmäßigem Lauf. Durch die übersichtliche Bedieneinheit mit einem 4,3“ TFT-Display und menügeführter Benutzeroberfläche mit Ergebnissen des Bearbeitungsprozesses wird eine komfortable Bedienung ermöglicht.
Für weitere Informationen wenden Sie sich bitte direkt an uns.
- Sprache: Deutsch, Englisch, Spanisch (weitere auf Anfrage)
- Bedienung: Menügeführte über Drehknopf und Taster
- Anzeige: farbiges 4,3“ TFT–Display mit grafischer Qualitätsauswertung
- Tiefeneinheit: mm / inch
- Drehmomentüberwachung mit Istwertanzeige
- Unabhängig von Gewindeart und Gewindesteigung
- Bearbeitungsprogramme: Gewindeschneiden, Gewindeformen, Gewindebearbeitung bis Grundberührung mit Tiefentoleranz, Gewinde nachschneiden mit Anschnittüberwachung, Gewinde- Buchsen und Einsätze, Schrauben eindrehen, Gewindelehren
- Entspanprogramme
- Qualitätsüberwachungen einzeln parametrierbar: Drehmomentfenster, Lunker-Erkennung, Tiefentoleranz, Werkzeugverschleiß
- Startprogramme: Start mit Startknopf, Start bei Werkstücknullpunkt, Start bei Drehmomenterkennung (automatische Nullpunkterkennung mit rotierender Spindel)
Alle Startprogramme sind mit Vorschub für Spindelzustellung* kompatibel. - Antrieb: Rechts– und Linkslauf umschaltbar
- Rücklaufprogramm: Geschwindigkeitsvariabel 20% - 1000% (max. Drehzahl)
- Parameterdatenbank: 99 Parameterdatensätze
- Zähler: Tageszähler, Teilezähler, Stückzahlzähler, i.O. / n.i.O mit nachfolgender Sperre einstellbar
- KSS-Programme: Kühlschmierstoff – und Ausblasprogramme optimiert für Minimalmengenschmiertechnik
- Schaltfunktionen für Leistungsausgänge*, z.B. pneumatischer Spannstock 24 V DC / 3,6 W
- Digitale Ein– / Ausgänge* für Automatisierung mit vorbelegten Funktionen
*Optionen / Zubehör
| Gewindekapazität Gewindeschneiden (AlMg4,5Mn / 3.3547) |
M0,5 - M4; Grundloch 2,0 x D |
| Gewindekapazität Gewindeschneiden (X6CrNiMoTi17-12-2 / 1.4571) |
M0,5 - M3; Grundloch 1,5 x D |
| Drehmomentbereich stufenlos | 0,030 - 0,800 Nm |
| Drehzahlbereich stufenlos | 50 - 3000 U/min |
| Modularer Aufbau (3–teilig) |
– Antriebseinheit – Bedien– und Anzeigeeinheit – Steuereinheit |
| Bedienung | menügeführt |
| Anzeige | 4,3“ TFT–Display, 65536 Farben |
| Spindel / Werkzeugaufnahme | Spannzangenaufnahme ER11 |
| Ausladung | 165 mm |
| Verfahrweg Höhenverstellung Säule Ø / Länge / Schwenkbereich |
0 – 323 mm mit Handrad 50 mm / 650 mm / 60° |
| Maschinensockel (BxTxH) | 260 x 400 x 45 mm T–Nut DIN 650–10 |
| Maße Maschine (BxTxH) | 382 / 450 / 865 mm |
| Maße Steuereinheit (BxTxH) | 400 / 300 / 120 mm |
| Gewicht mit Steuereinheit | 43 kg |
| Netzanschluss / Leistungsaufnahme | 230 V~ / 615 W |
| Leistungsaufnahme Ruhezustand | < 40 W |
| Leitungslänge zwischen den Modulen | 2 m (weitere Längen auf Anfrage) |
| Spindelhub / Gewindetiefe | 65 / 55 mm |
| Tiefengenauigkeit | 0,1 mm |
| Schutzart | IP54 |
| Normen | CE– / EMV–konform |
| Digitale Eingänge* | 3 Stück 24 V |
| Digitale Ausgänge* | 10 Stück 24 V / 3,6 W kurzschlussfest |
| Lackierung RAL / Farbbezeichnung |
RAL 7035 / lichtgrau RAL 5005 / signalblau |
| Qualitätsauswertung / Fehlermeldungen | Anzeige mit Fehlermeldung Auswertung und Signalton |
*Optionen / Zubehör
- Spannzangen ER11
- Schnellwechselaufnahme Größe 0
- Schnellwechseleinsätze Größe 0
- Vorschub Spindelzustellung
- Höhenverstellung (Säule) mit größerem Verfahrweg
- Minimalmengenschmiereinheit Tropfendosierung, Sprühdosierung
- Minimalmengenschmiereinheit Tropfendosierung, Sprühdosierung und Ausblasimpuls zur Reinigung
- Signalleiste grün, gelb, rot zur optischen Qualitätsauswertung im Blickfeld der Bearbeitung
- Signalsäule rot, orange, grün und Hupe zur Qualitätsauswertung
- Zusatztasten Parameterdatenbank direkte Anwahl
- Schlüsselschalter für Bediensperre
- Anschluss für externe Bediensperre an Bedieneinheit (Eingang 24 V DC)
- Anschluss für externen Not-Halt und Motorsperre an Steuereinheit
- Automationsanbindung über Digitale Ein– und Ausgänge
- Ethernet-Schnittstelle für Steuereinheit
- Software TauroView für PC zur Visualisierung des benötigten Drehmomentes und Optimierung der Bearbeitungsparameter
- Kundenspezifisch angepasste Maschinensoftware
- Kundenspezifisch angepasster Modbus für Automation
- Kundenspezifisch angepasste Leitungslängen
- Wandbefestigung für Steuereinheit
