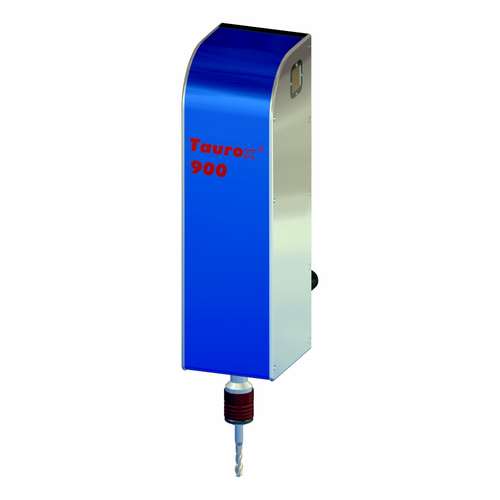

Taurox 900E M6 - M22 Gewindeschneideinheit
Die Taurox 900E Gewindeschneideinheit wurde für den Schwerlastbereich konzipiert und eignet sich für die Serienfertigung von Großgewinden bis M22. Ihre robuste Bauweise und der kraftvolle Antrieb sorgen für stabile und effiziente Abläufe in der Automation.
Andere Modelle entdecken
Technische Daten
| Gewindekapazität Gewindeschneiden (AlMg4,5Mn / 3.3547) |
M6 – M22; Grundloch 2,0 x D |
| Gewindekapazität Gewindeschneiden (X6CrNiMoTi17-12-2 / 1.4571) |
M6 – M18 (M20); Grundloch 1,5 x D |
| Drehmomentbereich stufenlos | 8,00 – 90,00 Nm |
| Drehzahlbereich stufenlos | 25 – 250 U/min max. 200 U/min ab 60 Nm |
| Vorschub Spindelzustellung | pneumatisch mit Überwachung |
| Spindel / Werkzeugaufnahme | Schnellwechselaufnahme Größe 2 |
| Maße / Gewicht Antriebseinheit | 164 x 230 x 662 mm BxTxH / 23,6 kg |
| Maße / Gewicht Steuereinheit | 400 x 480 x 218 mm BxTxH / 14,5 kg |
| Maße / Gewicht Bedieneinheit | 166 x 43 x 124 mm BxTxH / 1 kg |
| Netzanschluss / Leistungsaufnahme | 230 V~ / 1,1 kW |
| Leistungsaufnahme Ruhezustand | < 40 W |
| Leitungslänge zwischen den Modulen | 3 m (Sonderleitung bis 12 m) |
| Gebrauchslage | vertikal (Zubehör: horizontal) |
| Spindelhub / Gewindetiefe | 90 / 80 mm |
| Tiefengenauigkeit | 0,1 mm |
| Digitale Eingänge | 3 Stück 24 V |
| Digitale Ausgänge | 10 Stück 24 V / 3,6 W kurzschlussfest |
| Stecker für Ein- und Ausgänge | im Lieferumfang enthalten |
| Ethernet - Schnittstelle | im Lieferumfang enthalten |
