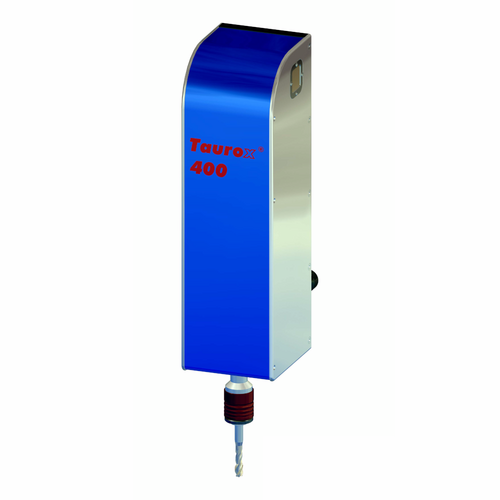

Taurox 400E M5 - M18 Gewindeschneideinheit
Die Taurox 400E Gewindeschneideinheit bietet leistungsstarke Bearbeitung für große Gewinde bis M18 in automatisierten Prozessen. Sie ist ausgelegt für hohe Taktzeiten und maximale Zuverlässigkeit bei Dauerbetrieb.
Andere Modelle entdecken
Technische Daten
| Gewindekapazität Gewindeschneiden (AlMg4,5Mn / 3.3547) |
M5 – M18; Grundloch 2,0 x D |
| Gewindekapazität Gewindeschneiden (X6CrNiMoTi17-12-2 / 1.4571) |
M5 – M16; Grundloch 1,5 x D |
| Drehmomentbereich stufenlos | 2,00 – 40,00 Nm |
| Drehzahlbereich stufenlos | 50 – 600 U/min max. 500 U/min ab 25 Nm |
| Vorschub Spindelzustellung | pneumatisch mit Überwachung |
| Spindel / Werkzeugaufnahme | Schnellwechselaufnahme Größe 2 |
| Maße / Gewicht Antriebseinheit | 164 x 230 x 662 mm BxTxH / 23,2 kg |
| Maße / Gewicht Steuereinheit | 400 x 480 x 218 mm BxTxH / 14,5 kg |
| Maße / Gewicht Bedieneinheit | 166 x 43 x 124 mm BxTxH / 1 kg |
| Netzanschluss / Leistungsaufnahme | 230 V~ / 1,1 kW |
| Leistungsaufnahme Ruhezustand | < 40 W |
| Leitungslänge zwischen den Modulen | 3 m (Sonderleitung bis 12 m) |
| Gebrauchslage | vertikal (Zubehör: horizontal) |
| Spindelhub / Gewindetiefe | 90 / 80 mm |
| Tiefengenauigkeit | 0,1 mm |
| Digitale Eingänge | 3 Stück 24 V |
| Digitale Ausgänge | 10 Stück 24 V / 3,6 W kurzschlussfest |
| Stecker für Ein- und Ausgänge | im Lieferumfang enthalten |
| Ethernet - Schnittstelle | im Lieferumfang enthalten |
