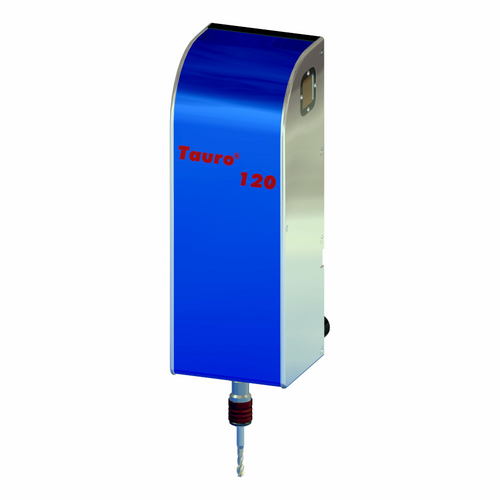

Tauro 120E M2 - M12 Gewindeschneideinheit
Die Tauro 120E ist die leistungsstärkste Gewindeschneideinheit ohne Getriebe und vereint einen dynamischen Direktantrieb mit extrem verwindungssteifer Mechanik. Der Direktantrieb sorgt für höchste Reaktionsgeschwindigkeit, präzise Prozesskontrolle und hervorragenden Werkzeugschutz, während gleichzeitig höhere Drehzahlen als bei getriebeunterstützten Einheiten möglich sind. Ideal für die effiziente Integration in automatisierte Serienproduktionen bis M12.
Andere Modelle entdecken
Technische Daten
| Gewindekapazität Gewindeschneiden (AlMg4,5Mn / 3.3547) |
M2 – M12; Grundloch 2,0 x D |
| Gewindekapazität Gewindeschneiden (X6CrNiMoTi17-12-2 / 1.4571) |
M2 – M10; Grundloch 1,5 x D |
| Drehmomentbereich stufenlos | 0,30 – 12,00 Nm |
| Drehzahlbereich stufenlos | 50 – 2400 U/min |
| Vorschub Spindelzustellung | pneumatisch mit Überwachung |
| Spindel / Werkzeugaufnahme | Schnellwechselaufnahme Größe 1 |
| Maße / Gewicht Antriebseinheit | 164 x 195 x 517 mm BxTxH / 14,7 kg |
| Maße / Gewicht Steuereinheit | 400 x 480 x 218 mm BxTxH / 14,5 kg |
| Maße / Gewicht Bedieneinheit | 166 x 43 x 124 mm BxTxH / 1 kg |
| Netzanschluss / Leistungsaufnahme | 230 V~ / 1,1 kW |
| Leistungsaufnahme Ruhezustand | < 40 W |
| Leitungslänge zwischen den Modulen | 3 m (Sonderleitung bis 12 m) |
| Gebrauchslage | vertikal (Zubehör: horizontal) |
| Spindelhub / Gewindetiefe | 90 / 80 mm |
| Tiefengenauigkeit | 0,1 mm |
| Digitale Eingänge | 3 Stück 24 V |
| Digitale Ausgänge | 10 Stück 24 V / 3,6 W kurzschlussfest |
| Stecker für Ein- und Ausgänge | im Lieferumfang enthalten |
| Ethernet - Schnittstelle | im Lieferumfang enthalten |
