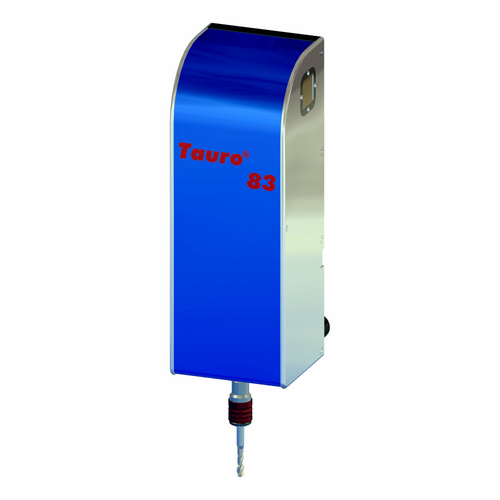

Tauro 83E M2 - M10 Gewindeschneideinheit
Die Tauro 83E Gewindeschneideinheit ermöglicht die automatische Herstellung mittlerer Gewindegrößen bis M10. Ihr robuster Aufbau und die einfache Integration in Fertigungszellen machen sie zur idealen Wahl für hohe Stückzahlen.
Andere Modelle entdecken
Technische Daten
| Gewindekapazität Gewindeschneiden (AlMg4,5Mn / 3.3547) |
M2 – M10; Grundloch 2,0 x D |
| Gewindekapazität Gewindeschneiden (X6CrNiMoTi17-12-2 / 1.4571) |
M2 – M8; Grundloch 1,5 x D |
| Drehmomentbereich stufenlos | 0,30 – 8,30 Nm |
| Drehzahlbereich stufenlos | 50 – 2400 U/min max. 2000 U/min ab 6,80 Nm |
| Vorschub Spindelzustellung | pneumatisch mit Überwachung |
| Spindel / Werkzeugaufnahme | Schnellwechselaufnahme Größe 1 |
| Maße / Gewicht Antriebseinheit | 164 x 195 x 517 mm BxTxH / 13,9 kg |
| Maße / Gewicht Steuereinheit | 400 x 300 x 120 mm BxTxH / 8,2 kg |
| Maße / Gewicht Bedieneinheit | 166 x 43 x 124 mm BxTxH / 1 kg |
| Netzanschluss / Leistungsaufnahme | 230 V~ / 615 W |
| Leistungsaufnahme Ruhezustand | < 40 W |
| Leitungslänge zwischen den Modulen | 2 m (Sonderleitung bis 12 m) |
| Gebrauchslage | vertikal (Zubehör: horizontal) |
| Spindelhub / Gewindetiefe | 90 / 80 mm |
| Tiefengenauigkeit | 0,1 mm |
| Digitale Eingänge | 3 Stück 24 V |
| Digitale Ausgänge | 10 Stück 24 V / 3,6 W kurzschlussfest |
| Stecker für Ein- und Ausgänge | im Lieferumfang enthalten |
| Ethernet - Schnittstelle | im Lieferumfang enthalten |
