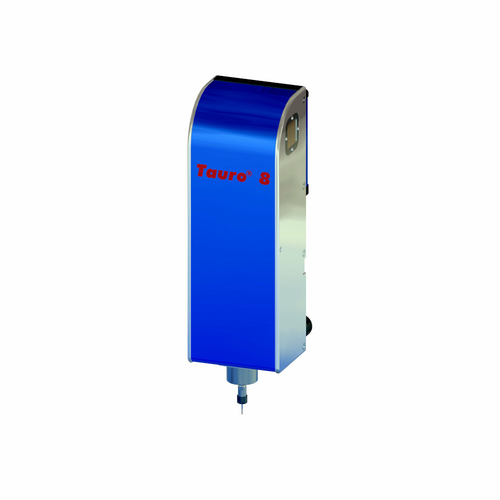

Tauro 8E M0,5 - M4 Unità di filettatura
L'unità di filettatura Tauro 8E è stata sviluppata appositamente per la lavorazione sicura di filettature molto piccole. Il suo azionamento particolarmente compatto con un momento di inerzia estremamente ridotto garantisce una protezione eccezionale dell'utensile e consente una produzione in serie affidabile anche al di sotto di M1.
Scopri altri modelli
Dati tecnici
| Capacità di filettatura Taglio del filetto (AlMg4,5Mn / 3,3547) |
M0,5 - M4; foro base 2,0 x D |
| Capacità di filettatura Taglio del filetto (X6CrNiMoTi17-12-2 / 1.4571) |
M0,5 - M3; foro base 1,5 x D |
| Gamma di coppia continua | 0,030 – 0,800 Nm |
| Gamma di velocità infinitamente variabile | 50 - 3000 giri/min. |
| Velocità di avanzamento in entrata del mandrino | Pneumatico con monitoraggio |
| Portautensili | Porta mandrino a pinza ER11 |
| Dimensioni / peso unità motrice | 164 x 165 x 497 mm LxPxA / 9,2 kg |
| Dimensioni e peso dell'unità di controllo | 400 x 300 x 120 mm LxPxA / 8,2 kg |
| Dimensioni / unità di controllo del peso | 166 x 43 x 124 mm LxPxA / 1 kg |
| Collegamento alla rete / consumo di energia | 230 V~ / 615 W |
| Consumo di energia in stato di riposo | < 40 W |
| Lunghezza del cavo tra i moduli | 2 m (cavo speciale fino a 12 m) |
| Situazione d'uso | Verticale (accessorio: orizzontale) |
| Corsa del mandrino / profondità di filettatura | 65 / 55 mm |
| Precisione della profondità | 0,1 mm |
| Ingressi digitali | 3 pezzi 24 V |
| Uscite digitali | 10 pezzi 24 V / 3,6 W a prova di cortocircuito |
| Connettori per ingressi e uscite | Incluso nella fornitura |
| Interfaccia Ethernet | Incluso nella fornitura |
Dati CAD
